В каркасных зданиях — промышленных корпусах, многоэтажных паркингах, складах с колонной сеткой — горизонтальную нагрузку от перекрытий на колонны передаёт не сама плита, а промежуточный элемент, который в проектной документации называют ригелем.
Что такое ригель
Ригель — горизонтальный несущий элемент каркаса, который опирается на колонны и, в свою очередь, служит опорой для плит перекрытия или покрытия. По сути, ригель — это балка, но термин закрепился именно за элементами каркасных многоэтажных и промышленных зданий, работающими в общей связке с колоннами по регулярной сетке.
Чем ригель отличается от балки перекрытия
В проектной практике балкой чаще называют элемент, воспринимающий нагрузку от перекрытия в более широком смысле — включая балки покрытия, подкрановые балки, фундаментные балки. Ригель — более узкое понятие, привязанное именно к каркасной схеме здания с колоннами и чётким шагом опор, где ригели и колонны образуют повторяющуюся ячейку каркаса.
Опирание на колонны

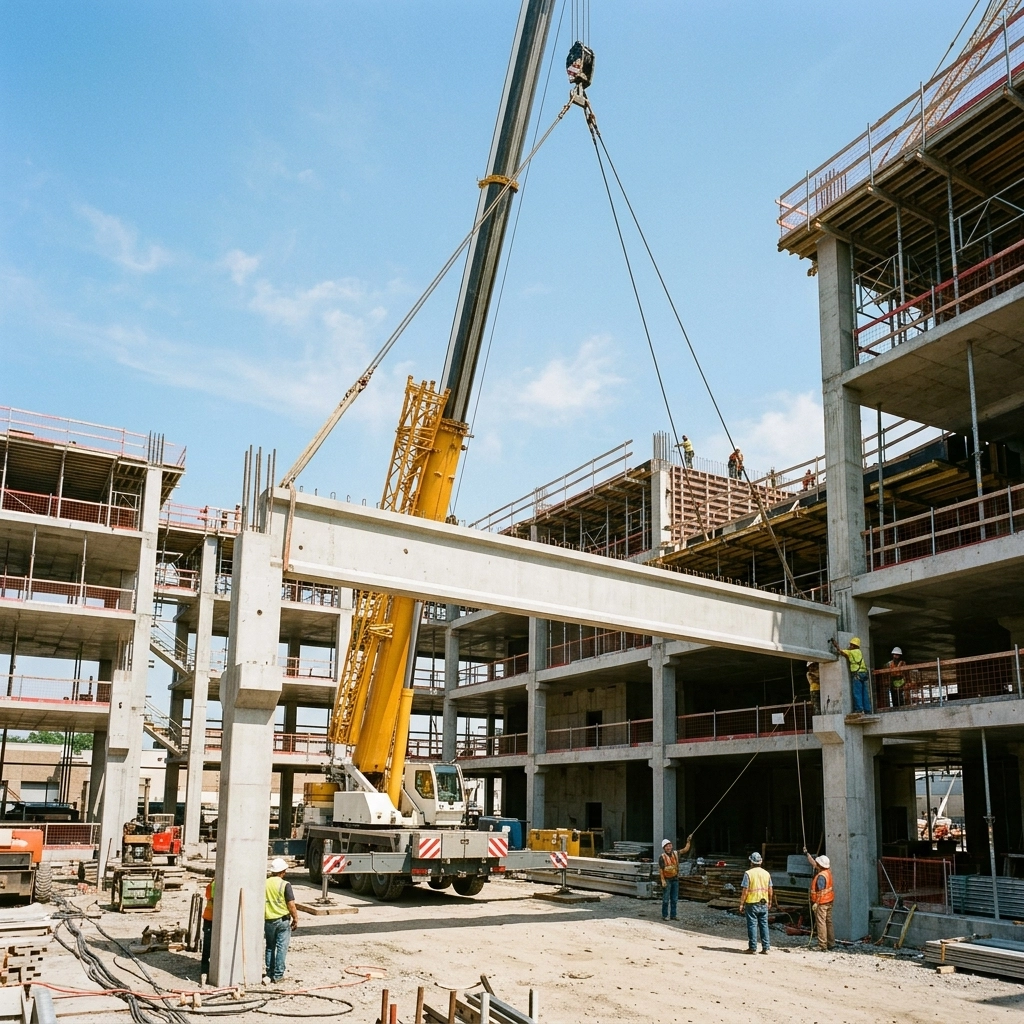

Ригель опирается на консоли или полки колонн, и узел этого опирания — один из ключевых расчётных узлов каркаса: от него зависит, как распределяется нагрузка между колонной и ригелем и какая требуется анкеровка или сварка закладных деталей в месте стыка.
Где применяется ригель
Ригели применяются там, где здание строится по каркасной схеме с чёткой сеткой колонн — в промышленных цехах, многоэтажных складах, паркингах, торговых центрах. В малоэтажном и жилом строительстве с несущими стенами вместо каркаса ригели практически не используются — там нагрузку от перекрытий воспринимают сами стены.
Актуальный ассортимент ригелей и балок — в каталоге ЖБМЗ.
