Опорная подушка распределяет нагрузку трубопровода на грунт внутри лотка или канала. Разбираем, зачем она нужна и как подобрать типоразмер под диаметр трубы.
При прокладке трубопровода в лотке или канале трубу нельзя укладывать прямо на дно — точечный контакт с бетоном или грунтом создаёт локальную нагрузку, которая со временем может повредить изоляцию или саму трубу. Для этого между трубой и основанием канала устанавливают опорную подушку.
Зачем нужна опорная подушка

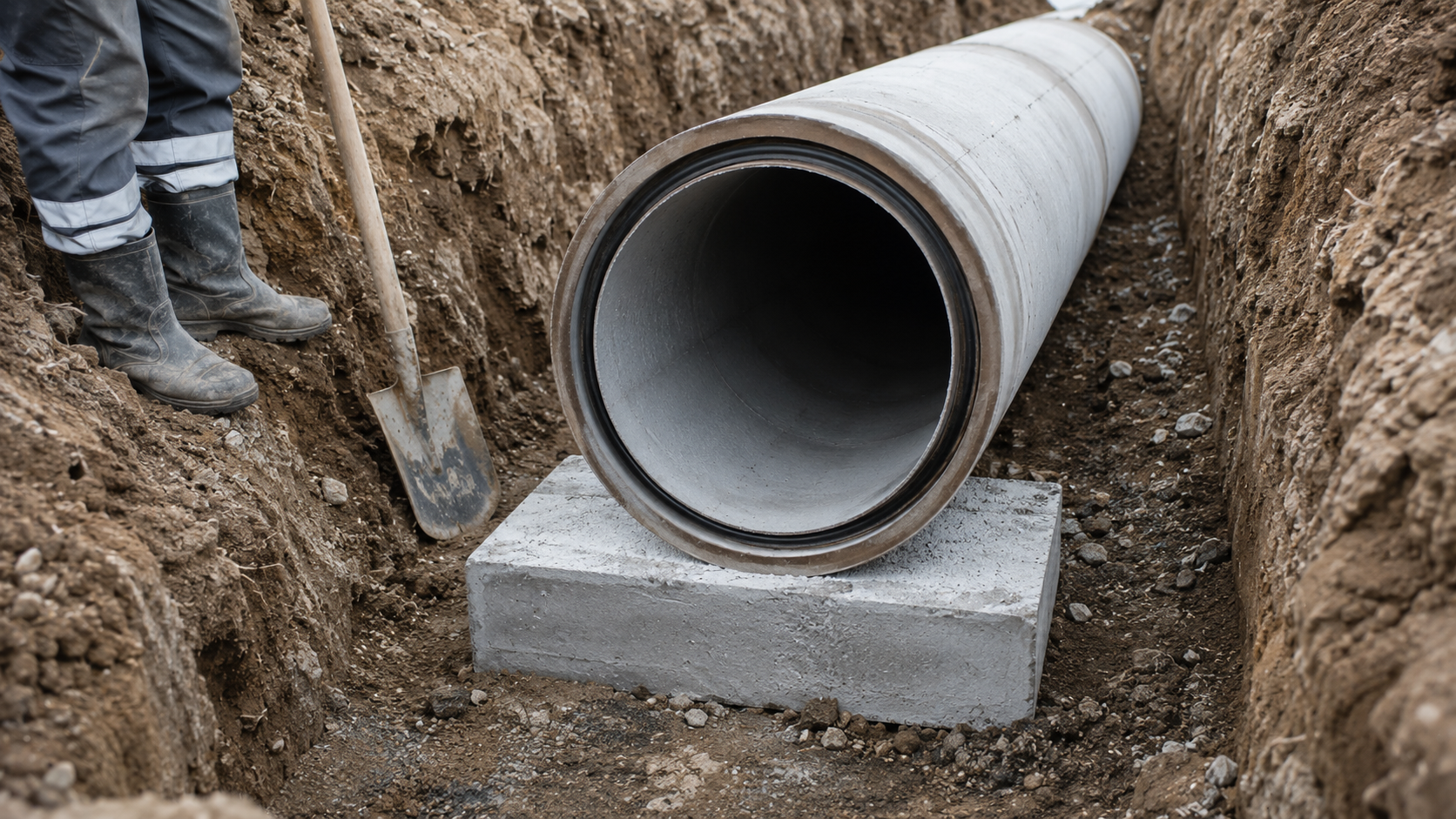

Опорная подушка — железобетонное изделие прямоугольной формы с выступом, повторяющим форму трубы. Она распределяет вес трубопровода (и нагрузку от грунта сверху, если канал засыпной) на большую площадь основания, фиксирует трубу от смещения вбок и задаёт правильный уклон трубопровода на всём протяжении трассы.
Где применяются
Опорные подушки используют при прокладке тепловых сетей, водопроводов и других инженерных коммуникаций в дорожном и промышленном строительстве, а также при устройстве колодцев и коллекторов, где трубопровод входит в камеру или выходит из неё.
Как подобрать размер
Типоразмер опорной подушки подбирают под наружный диаметр трубы — от небольших диаметров около 25 мм до крупных трубопроводов диаметром 1400 мм, а также под ширину самого лотка или канала, в который она устанавливается. Серия и типоразмер должны соответствовать проекту трассы: подушки выпускаются по нескольким сериям — 1.069.1-1.1, 1.225-2, 1.869.1-1, 3.006.1-2.87, а также по индивидуальным чертежам альбома ПС-192 для нестандартных случаев.
На что обратить внимание при заказе
Перед заказом полезно уточнить не только диаметр трубы, но и материал изоляции, ширину канала и есть ли привязка к конкретной серии проекта — это позволит подобрать подушку без пересчёта на площадке.
Актуальные типоразмеры опорных подушек — в разделе «Опорные подушки» каталога ЖБМЗ.
