Разбираем, чем многопустотные плиты отличаются от ребристых и дорожных, какой ГОСТ у каждого вида и как правильно подобрать плиту под пролёт и нагрузку.
Плита перекрытия — несущий элемент, который передаёт нагрузку с пола этажа на стены, балки или колонны. От правильного выбора плиты зависит и запас прочности перекрытия, и его вес, и стоимость всего этажа. Разберём основные виды плит и на что смотреть при выборе.
Многопустотные плиты

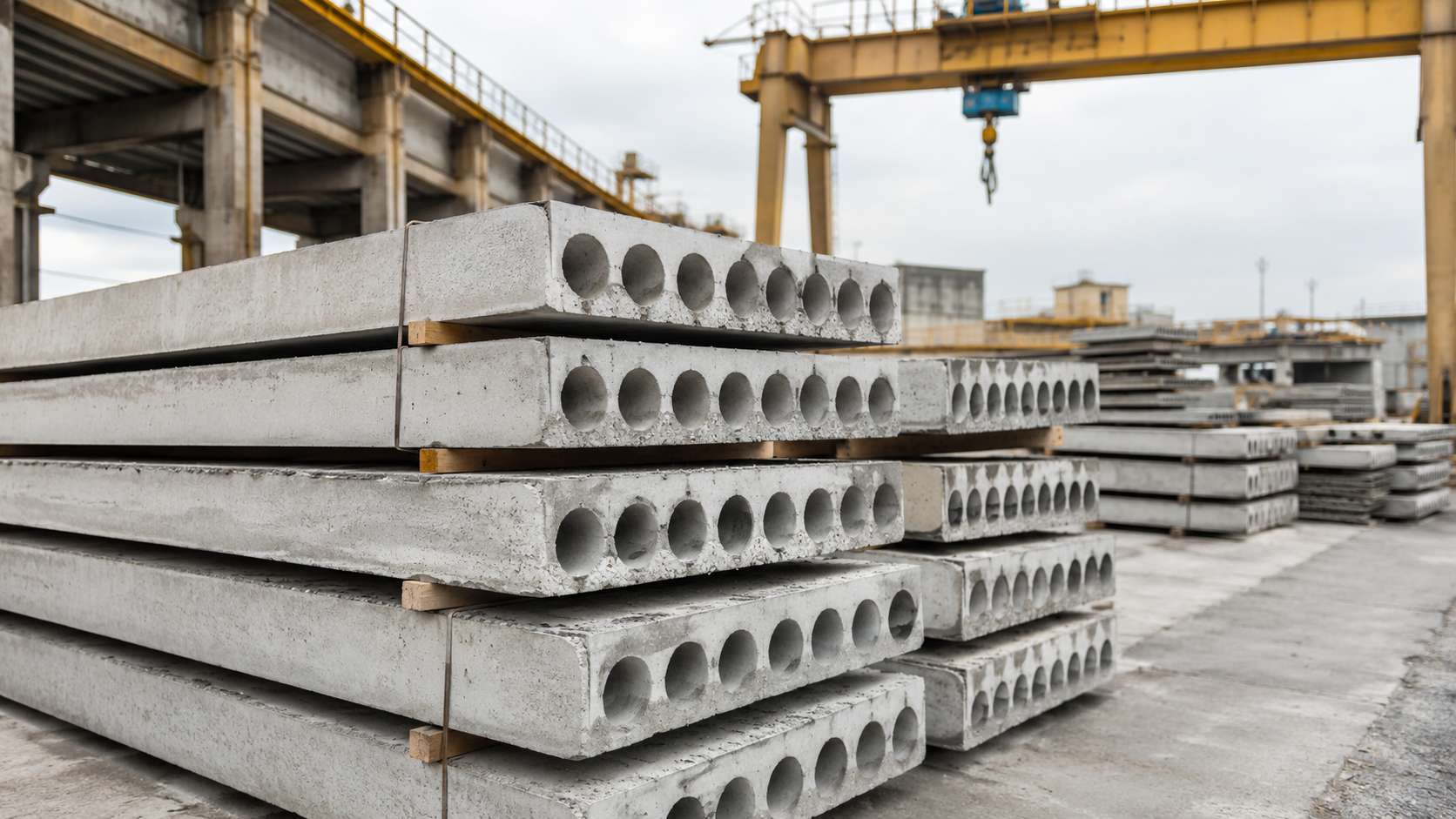

Самый распространённый вид плит перекрытия — многопустотные (ПК, ПБ). Внутри плиты расположены круглые или овальные пустоты, которые снижают вес изделия без существенной потери несущей способности. Такие плиты выпускаются по ГОСТ 9561-91 и применяются в жилом и гражданском строительстве — от многоквартирных домов до складов и паркингов. Ширина плит бывает разной: узкие доборные панели шириной 1 м удобны там, где нужна плита нестандартного пролёта.
Ребристые плиты
Ребристые плиты (2Т, 1П, 2П) отличаются Т-образным сечением: несущие рёбра работают на изгиб, а полка между ними формирует ровную поверхность потолка снизу. Такие плиты изготавливаются по ГОСТ 28042-89 и применяются там, где пролёт больше и нагрузка выше, чем у многопустотных плит — в промышленных зданиях, складских комплексах, торговых центрах с большими пролётами между колоннами.
Дорожные плиты
Отдельная категория — дорожные плиты по ГОСТ 21924.0-84. Они рассчитаны не на перекрытие этажа, а на нагрузку от колёсного и гусеничного транспорта, поэтому применяются для временных дорог, площадок под технику, покрытий на строительных площадках и в дорожном строительстве.
Как подобрать плиту под задачу
Тип и толщину плиты определяет проектная нагрузка: для жилого дома с длиной пролёта до 6 м обычно достаточно многопустотной плиты стандартной толщины, для больших пролётов и повышенной нагрузки — ребристая плита. Точный подбор всегда делает проектировщик исходя из расчётной нагрузки по СП 63.13330 и длины пролёта, но сориентироваться по типоразмерам и наличию можно уже в каталоге.
Актуальный ассортимент плит перекрытия с размерами, весом и документами на изделия — в разделе «Плиты перекрытия» каталога ЖБМЗ.
