На промышленных площадках и подстанциях кабели редко укладывают напрямую в грунт — для защиты от механических повреждений и удобства последующего обслуживания их прокладывают в сборном железобетонном канале, который собирается из типовых элементов подобно лоткам теплотрасс.
Устройство канала

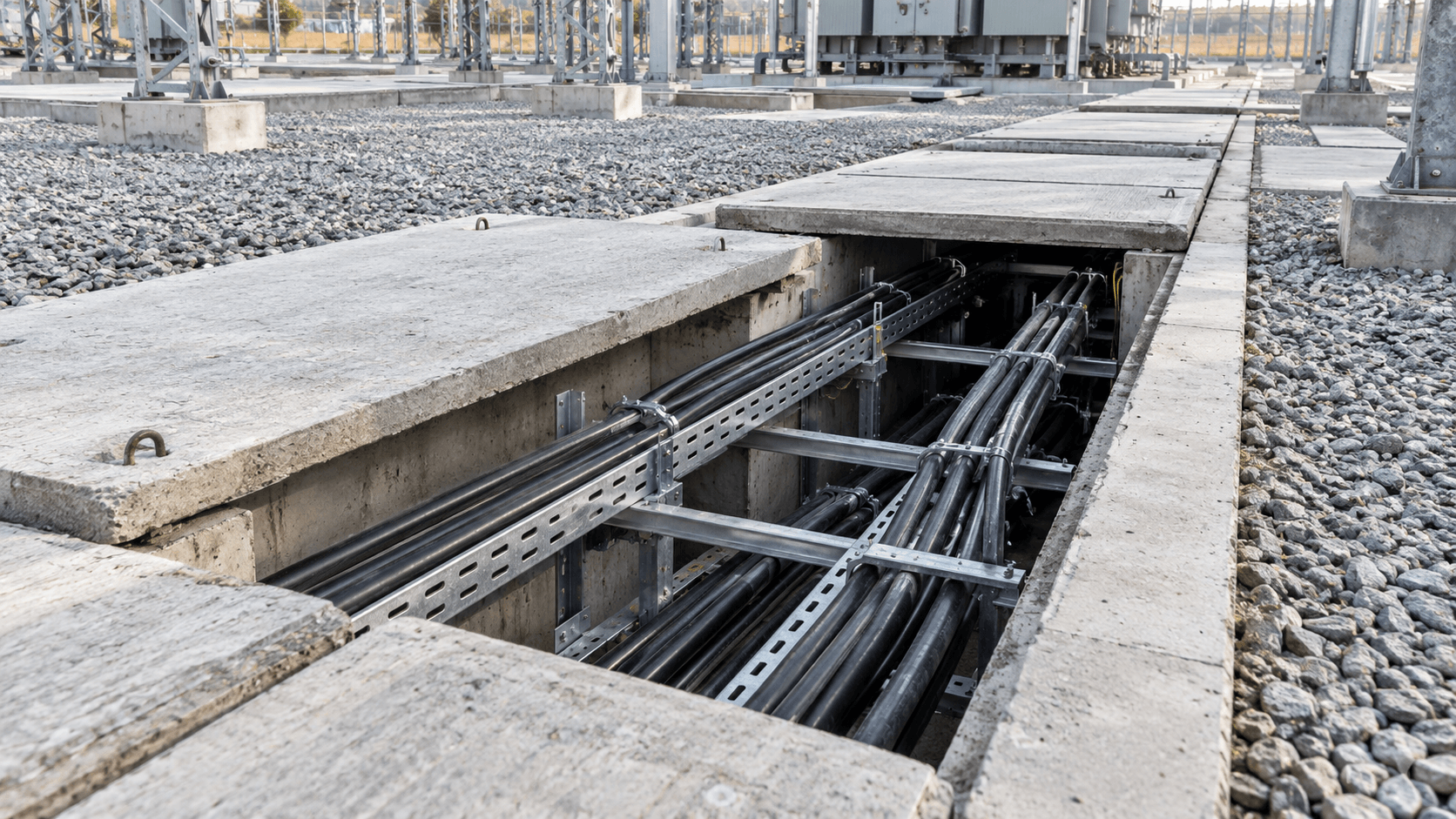

Кабельный канал собирается из лотковых секций (боковых стенок и днища единым элементом либо раздельно) и плит перекрытия сверху, которые, в отличие от коллектора, рассчитаны не на проход человека, а на укладку кабелей и последующий доступ к ним через съёмное перекрытие.
Чем отличается от коллектора
Кабельный канал компактнее коллектора по сечению — он вмещает кабельные полки или лотки для прокладки проводов, но не рассчитан на постоянное пребывание человека внутри; обслуживание выполняется со стороны, после снятия плит перекрытия на нужном участке.
Укладка на трассе
Канал укладывается на подготовленное основание с уклоном, если предусмотрен отвод воды, секции монтируются встык, а стыки при необходимости герметизируются, чтобы исключить попадание грунтовых вод к кабелям.
Что уточнить при подборе
При подборе элементов канала важно определить сечение (по количеству и диаметру прокладываемых кабелей с запасом), длину трассы и требования по нагрузке на плиты перекрытия, если канал проходит в зоне проезда техники.
