Там, где вдоль одной трассы нужно проложить сразу несколько сетей — трубы теплоснабжения, водопровод, силовые и слаботочные кабели — вместо отдельного канала под каждую сеть устраивают общий коллектор, собранный из сборных железобетонных элементов.
Зачем нужен коллектор
Коллектор объединяет несколько инженерных сетей в одном канале, что экономит место при прокладке в стеснённых условиях городской застройки или промплощадки и упрощает последующее обслуживание — все сети остаются доступны из одного прохода, а не требуют вскрытия грунта в разных местах для доступа к каждой отдельно.
Из чего собирается коллектор

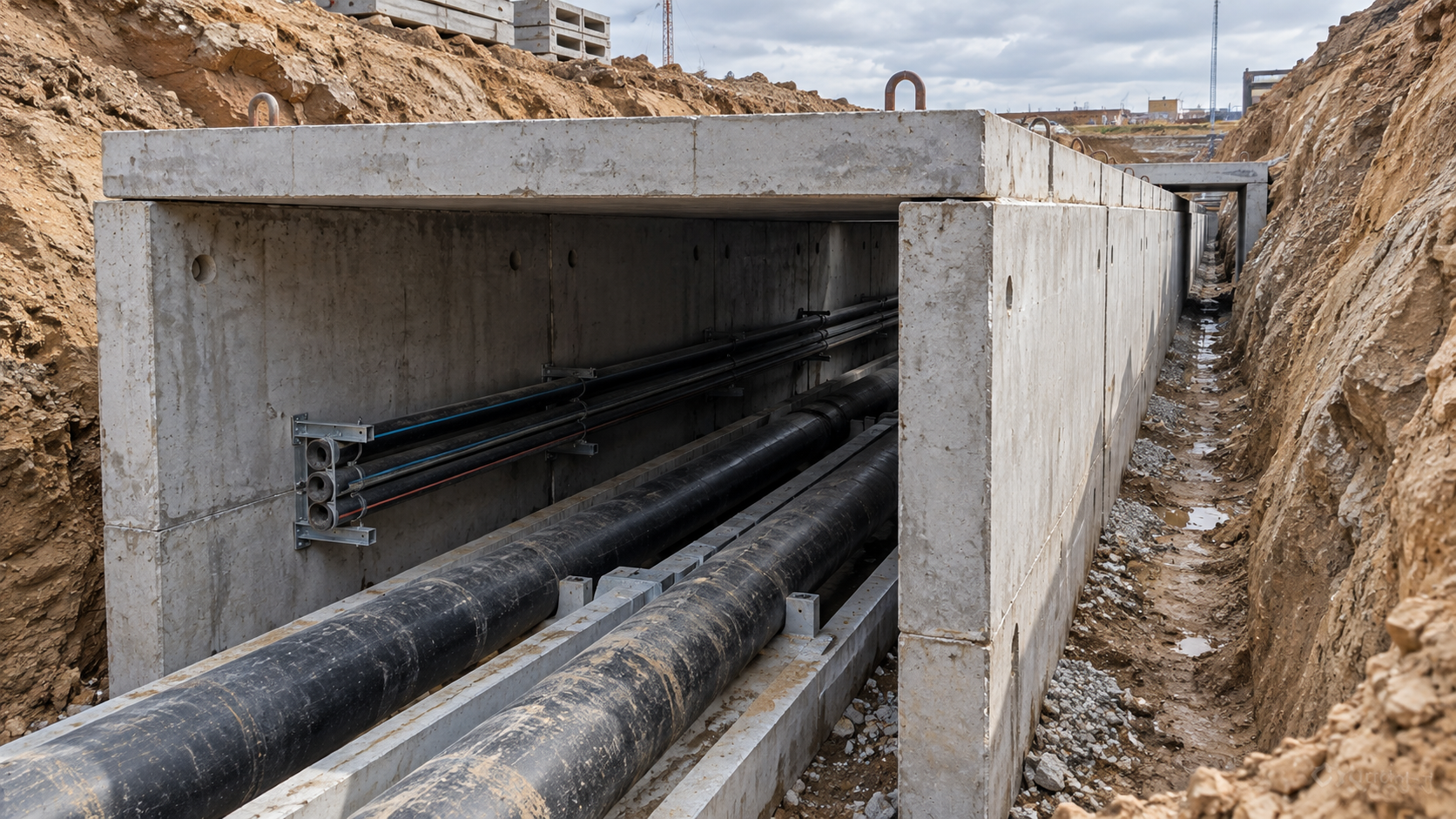

Типовой коллектор собирается из стеновых панелей (боковые стенки канала), плит перекрытия сверху и плит днища снизу — аналогично устройству лотков и каналов, но, как правило, большего сечения, рассчитанного на проход обслуживающего персонала внутри и размещение нескольких трубопроводов и кабельных полок одновременно.
Проходные и непроходные каналы
Коллекторы делятся на проходные — где сечение позволяет человеку перемещаться внутри для обслуживания сетей без вскрытия перекрытия, и непроходные (полупроходные) — меньшего сечения, где доступ к сетям возможен только через люки или демонтаж плит перекрытия на отдельных участках. Выбор типа определяется составом прокладываемых сетей и частотой необходимого обслуживания.
Что уточнить при подборе элементов
При подборе элементов коллектора важно определить внутреннее сечение канала (исходя из состава и количества прокладываемых сетей и необходимости прохода для обслуживания), длину трассы и точки размещения смотровых люков или узлов входа-выхода — эти данные позволяют точно рассчитать количество стеновых панелей, плит перекрытия и днища на весь участок.
Актуальный ассортимент — в разделе «Элементы коллекторов» каталога ЖБМЗ.
