Разбираем устройство сборного ленточного фундамента из блоков ФБС и фундаментных плит: какой ГОСТ применяется и как посчитать нужное количество блоков по периметру.
Сборный ленточный фундамент из железобетонных блоков — это способ возвести стены подвала или цокольного этажа быстрее, чем монолитным бетонированием или кирпичной кладкой. Конструкция обычно состоит из двух типов элементов: фундаментных плит (подушек), которые распределяют нагрузку на грунт, и блоков ФБС, из которых собирают саму стену.
Фундаментные плиты
Фундаментная плита (ФЛ) укладывается непосредственно на подготовленное основание и работает как подушка — увеличивает площадь опоры и снижает давление на грунт. Ширина плиты подбирается расчётом исходя из нагрузки здания и несущей способности грунта на площадке.
Блоки ФБС

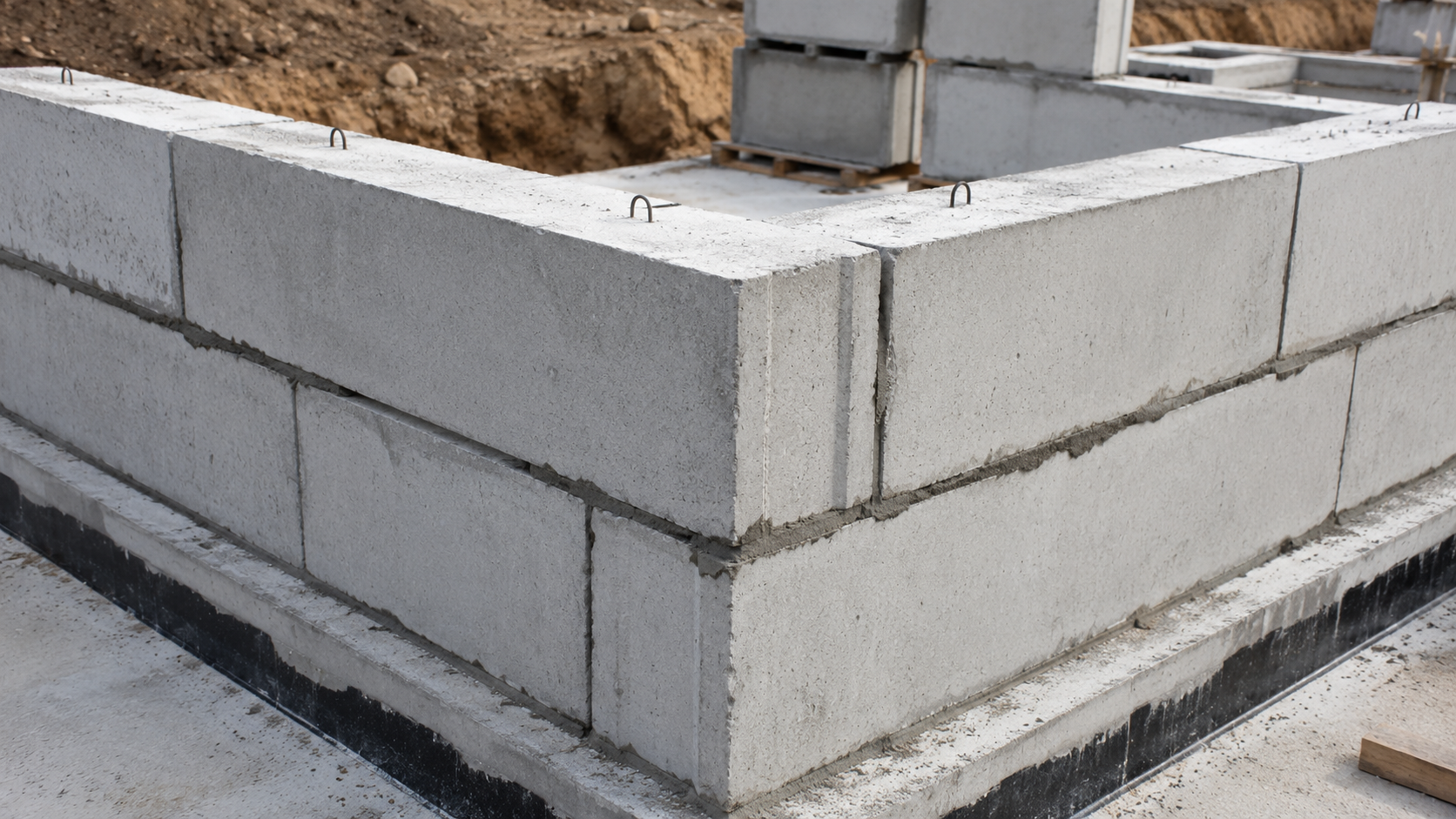

На фундаментные плиты монтируют блоки ФБС — сплошные бетонные блоки, которые изготавливаются по ГОСТ 13579-2018 и имеют монтажные петли для подъёма краном. Типоразмеры блоков обозначаются длиной, шириной и высотой в дециметрах — например, ФБС 24.4.6 означает блок длиной 2400, шириной 400 и высотой 600 мм. Блоки укладывают в несколько рядов с перевязкой швов, как кирпичную кладку, до нужной высоты стены подвала.
Как посчитать количество блоков
Порядок расчёта простой: сначала считают периметр стен по осям, затем делят его на длину одного блока — так получается количество блоков в одном ряду. Число рядов определяется высотой стены, делённой на высоту блока. К результату стоит добавить запас 5–10% на доборные блоки в углах и в местах, где по длине стены не укладывается целое число блоков — там применяют блоки меньшей длины или подрезку. Отдельно считают блоки для внутренних несущих стен, если они тоже опираются на ленточный фундамент.
Актуальные типоразмеры блоков ФБС и фундаментных плит — в разделе «Фундаментные плиты и блоки» каталога ЖБМЗ.
